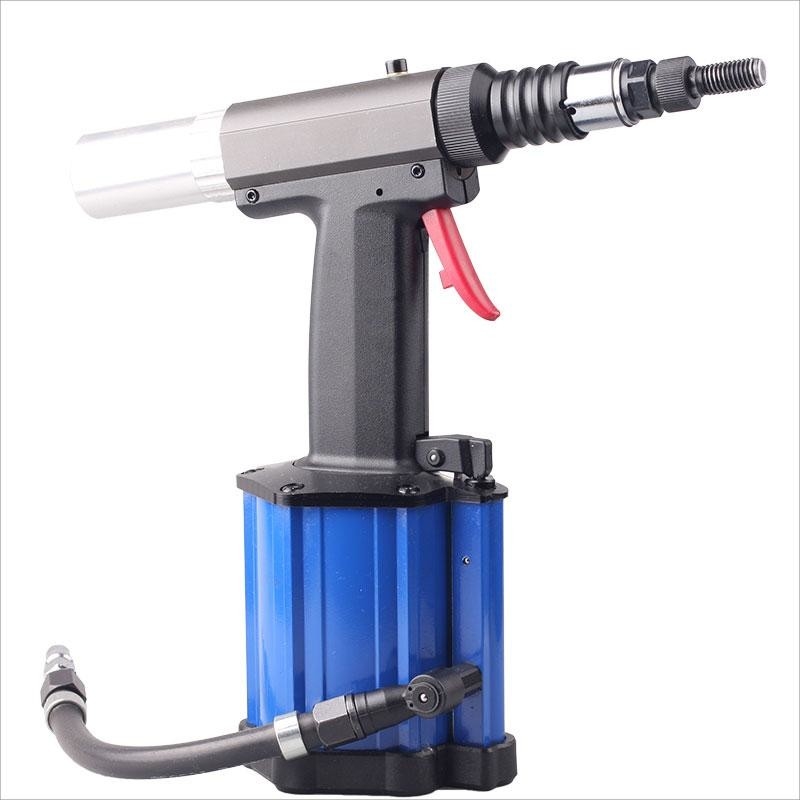

เครื่องตอกรีเวทน็อตลมแบบสโตรค 9 มม. สำหรับน็อตรีเวท M8 - M14

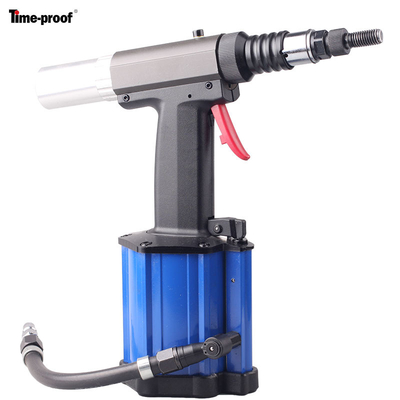

M2314 รีเวทน็อตลมสำหรับน็อตรีเวท M8-M14

การแสดงสินค้า:

รายละเอียดสินค้า:

1. เติมน้ำมันจากด้านบน

2. มอเตอร์ลมนิรภัยคู่

3. เปลี่ยนอย่างรวดเร็วด้วยปลอกเลื่อนสีแดง

4. สเกลการตั้งค่าจังหวะที่แม่นยำ

5. อะแดปเตอร์อากาศ 360 องศาการหมุน

6. การออกแบบหกเหลี่ยมอัลลอยด์สูง Mg เบาและแข็งแรง

7. การออกแบบทรงกระบอกที่จดสิทธิบัตรแล้ว

บทนำ
พิสูจน์เวลา^®นิวเมติก/ไฮดรอลิค
ชุดเครื่องมือโลดโผน

นวัตกรรมและคุณสมบัติที่ไม่ซ้ำใคร
คุณสมบัติที่โดดเด่นที่สุดของเครื่องมือคือการออกแบบที่เป็นเอกลักษณ์ของตัวเครื่องมือ - กระบอกลม
ด้วยการออกแบบกระบอกลมรูปทรงหกเหลี่ยมแนวตั้ง จึงเปลี่ยนวิธีการผลิตแบบเดิมๆกระบอกลมถูกปิดจากด้านบนและด้านล่างด้วยสกรู 6 ตัว แทนที่จะแตะเกลียวรอบกระบอกสูบ
ตัวถังที่ต้องการความหนาของวัสดุมากด้วยวิธีการปิดกระบอกสูบที่ไม่เหมือนใคร ทำให้เครื่องมือมีน้ำหนักเบาลง
การออกแบบที่เป็นเอกลักษณ์ยังส่งผลให้การผลิตมีประสิทธิภาพด้วยวัตถุดิบที่มีรูปทรงท่อยาวจำนวนมากหากไม่มีแม่พิมพ์ที่ไม่ยืดหยุ่น ความสูงของกระบอกสูบสามารถยืดหยุ่นได้เพื่อใช้จังหวะเครื่องมือที่หลากหลายอย่างประหยัดที่สุด
ความแข็งแรงของกระบอกสูบได้รับการพิสูจน์แล้วว่าเพียงพอจากวัสดุอลูมิเนียมเกรดการบิน
การออกแบบทรงกระบอกที่เป็นเอกลักษณ์ได้รับการจดสิทธิบัตร

ประโยชน์
ช่วยผู้ผลิตในการจัดระเบียบชุดเครื่องมือที่หลากหลาย และพัฒนาเครื่องมือแบบกำหนดเองเพิ่มเติมด้วยต้นทุนที่ต่ำลงช่วยให้ผู้จัดจำหน่ายจัดระเบียบเครื่องมืออย่างเต็มรูปแบบได้อย่างง่ายดายและบริการหลังการขายได้สะดวก

การออกแบบโมดูลาร์
เป็นแนวทางเพิ่มเติมในการออกแบบช่วงเครื่องมือเพื่อลดต้นทุน
และสต๊อกสินค้าที่จำเป็นสำหรับการผลิต บำรุงรักษา และซ่อมแซม
กลุ่มเครื่องมือตอกหมุดย้ำด้วยลม Time-proof™ มีหลายชิ้นส่วน
แอสเซมบลีสามารถใช้แทนกันได้ระหว่างรุ่นต่างๆมันช่วยได้อย่างน่าทึ่ง
ผู้จัดจำหน่ายในการจัดการบริการ

ชุดเครื่องมือ
ชุดเชิงพาณิชย์
ชุดอุตสาหกรรม
ชุดมืออาชีพ

ชุดเชิงพาณิชย์:

เครื่องมือโลดโผนเชิงพาณิชย์ประกอบด้วยรุ่นที่มีคำนำหน้า -Z:Z5000 , Z5000V , Z5000A , Z5000AV สำหรับติดตั้งหมุดย้ำตาบอดขนาดสูงสุด 4,8/5,0 มม.Z6400 , Z6400V สำหรับติดตั้งหมุดย้ำตาบอดขนาดสูงสุด 6.4 มม.
รหัสรุ่นที่มี -V ต่อท้ายหมายถึงเครื่องมือที่มีระบบดูดสุญญากาศเพื่อยึดหมุดย้ำที่ส่วนจมูกของเครื่องมือและเป่าออกอัตโนมัติแมนเดรลที่เหลือหลังจากตั้งค่า
รหัสรุ่นที่มี -A ต่อท้าย บ่งชี้ว่าเครื่องมือได้รับการปรับแต่งด้วยการยึดเกาะพลังที่เพิ่มขึ้นเมื่อเสียสละจังหวะ จับคู่ Z5000 และ Z5000AZ5000V และ Z5000AV
รูปลักษณ์ของเครื่องมือซีรีย์เชิงพาณิชย์ถูกจัดเรียงเป็นสีดำทั้งหมดแต่เป็นสีแดงทริกเกอร์เป็นค่าเริ่มต้น
เครื่องมือซีรีส์เชิงพาณิชย์อยู่ในตำแหน่งสำหรับบริการ DIY และกึ่งอุตสาหกรรมส่วนของตลาดเน้นต้นทุนต่ำ การผลิตถูกจัดเรียงเป็นส่วนใหญ่ทางเศรษฐกิจด้วยการผลิตจำนวนมากยกเว้นวัสดุที่ไม่สำคัญเพียงเล็กน้อยของชิ้นส่วน,ชิ้นส่วนหลักและการประกอบชิ้นส่วนไม่ลดทอนคุณภาพ ดังนั้นยืดอายุการใช้งานของเครื่องมือด้วยการบำรุงรักษาขั้นพื้นฐานอย่างง่ายโดยผู้ที่ไม่ใช่มืออาชีพผู้ใช้
การทดสอบอายุการใช้งานของรุ่นพื้นฐาน Z5000 แสดงให้เห็นว่าเครื่องมือเริ่มมีจังหวะการตั้งค่าหลวมหลังจากตั้งค่าประมาณหมุดย้ำตาบอด 120,000 ชิ้น มัลติกริปอะลูมิเนียม/เหล็กกล้า 4,8 x 15ไม่มีแหวนรอง (สองจังหวะสำหรับหนึ่งหมุดย้ำ)ระหว่างการทดสอบ ขากรรไกรหนึ่งชุดถูกแทนที่เนื่องจากหมุดย้ำ 54,000 ชิ้นสึกหรอ

ชุดอุตสาหกรรม:

เครื่องมือตอกรีเวทซีรีส์อุตสาหกรรมประกอบด้วยรุ่นที่มีคำนำหน้า -N สำหรับเครื่องมือตั้งค่ารีเวท และคำนำหน้า -M สำหรับเครื่องมือตั้งค่ารีเวทนัท:
N240, N240V สำหรับตั้งหมุดย้ำตาบอดได้ถึง 4.0 มม
N250, N250V สำหรับการตอกรีเวทตาบอดขนาดสูงสุด 4,8/5,0 มม.
N640C, N640CV, N640G, N640GV สำหรับการติดตั้งหมุดย้ำตาบอดและหมุดย้ำโครงสร้างที่มีโครงสร้างสูงถึง 6.4 มม.
N1100G สำหรับตั้ง Monobolt หรือเทียบเท่าได้ถึง 10 mm
M2308 สำหรับการขันน๊อตหมุดย้ำถึง M8
M2312 สำหรับการขันน๊อตหมุดย้ำได้ถึง M12
M2312L สำหรับตั้งน็อตแยกระยะชักสูงสุด 16 มม
M2314 สำหรับการขันน๊อตหมุดย้ำได้ถึง M14
รหัสรุ่นที่มี -V ต่อท้ายหมายถึงเครื่องมือที่มีระบบดูดสุญญากาศเพื่อยึดหมุดย้ำในจมูกเครื่องมือและเป่าแกนที่เหลือออกโดยอัตโนมัติหลังจากตั้งค่า
รหัสรุ่นที่มี -C ต่อท้าย บ่งชี้ว่าเครื่องมือได้รับการออกแบบมาสำหรับระยะชักที่ยาวเป็นพิเศษโดยใช้การตั้งค่า Monobolt, Interlock, Magnalock หรือเทียบเท่าขณะที่ -G ต่อท้ายแสดงว่าเครื่องมือนี้ได้รับการออกแบบมาสำหรับกำลังการยึดเกาะพิเศษโดยใช้การตั้งค่า Hemlok หรือเทียบเท่า
ชุดเครื่องมืออุตสาหกรรมมีเป้าหมายที่ส่วนตลาดของงานอุตสาหกรรมทั่วไปและการใช้งานระดับมืออาชีพซีรีส์นี้ประกอบด้วยเครื่องมือตั้งค่าหมุดย้ำตาบอดเช่นเดียวกับเครื่องมือตั้งค่าน็อต/โบลต์รีเวทตาบอด เครื่องมือตั้งค่าน็อตแยก
เป็นซีรีส์หลักของกลุ่มผลิตภัณฑ์เครื่องมือตอกหมุดย้ำด้วยลม Time-proof™
มีชุดประกอบจมูกแบบขยายที่ใช้งานได้จำนวนหนึ่งและอุปกรณ์เสริมที่ปรับแต่งสำหรับการใช้งานที่หลากหลายในการผลิตทางอุตสาหกรรม
การพิสูจน์ตามเวลาทำให้ทีม R&D ที่มีประสบการณ์ให้บริการโซลูชันการยึดสำหรับลูกค้า

ชุดมืออาชีพ
เครื่องมือตอกหมุดซีรีส์ระดับมืออาชีพประกอบด้วยรุ่น: QH264 สำหรับการตั้งค่าสลักเกลียวได้ถึง 6.4 มม.
QH1100 สำหรับการตั้งค่าสลักเกลียวได้ถึง 10 มม. TK164 สำหรับการตั้งค่าหมุดย้ำความเร็วสูงสุด 6.4 มม. และเครื่องมือตั้งค่าหมุดย้ำแบบตอกหมุดย้ำ อุปกรณ์ติดตั้ง

เครื่องมือโลดโผนซีรีส์ระดับมืออาชีพได้รับการพัฒนาตามความต้องการของลูกค้าและส่งเสริมโดยบริการโซลูชันการติดตั้งตัวยึด
รูปลักษณ์ของเครื่องมือซีรีส์ Industrial และ Professional ได้รับการจัดวางด้วยกระบอกลมสีน้ำเงินเป็นค่าเริ่มต้น
